¿Cómo se resolvería este ejercicio de circuitos?

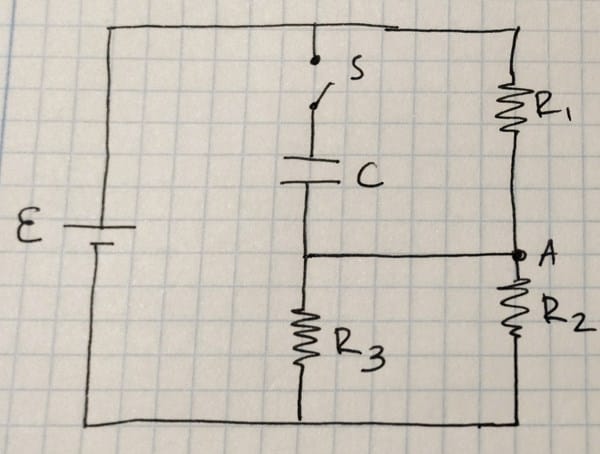

C = 2 µF, R1 = 1 Ω, R2 = 2 Ω, R3 = 2 Ω.
Con S abierto la potencia disipada en R2 es 2 W.
1. Obtener la fem
Se cierra el interruptor y pasa mucho tiempo.
2.Carga en C.
3. La intensidad en cada resistencia.
1 Respuesta
Tensión sobre R2 = raíz de W2 x R2 = raíz de 2 x 2 = 2V.
Corriente por R2, I2 = V2 / R2 = 2/ 2 = 1A.
Tensión y corriente por R3, igual que por R2, porque son iguales 2V y 1A.
Corriente por R1 = 2 x I1 = 2A.
Tensión sobre R3, V3 = R3 x 2 = 2 x 1 = 2V
FEM generador = V1 + V3 = 4V.
Una vez cargado C todo sigue igual.
¡Gracias!
Se me olvidó añadir la carga en C, pasado mucho tiempo del cierre del interruptor. Esta se expresa como Q = C x V
La tensión final en el condensador Vc, es igual a la caída de tensión en R1 de 2A x 1 Ohm = 2V, Así Q = 2 x 2 = 4 micro Culombios.
"Todo sigue igual"...con cautela...ya que el pepinazo inicial de R3...a ver qué fuerza le queda a la batería para "cumplir" con la FEM sobre R1+R2 ...claro. - Mario Gomez
No discuta Mario!. Es una batería mágica de carga inagotable... como en todos los ejercicios de tareas escolares. No vaya a pedir una al kiosco, porque de esas no venden. Y no sea tacaño, deje su voto! - Boris Berkov
yo diria que Mario aún no se fué de vacaciones éste año, y,,,,, se ve que las necesita, se le vislunbra un cierto agotamiento psiquico,, Mario cuidese y descanse un poco, deje unos dias de ganar y ganar dinerazo y relajese,,,, es un consejo de amigo,,,, jejeje, - Super You
Áh.... entiendo ...o sea que además, todos esos Cables que se ven, son de conductivilidad infinita y "0" efectos electromagnéticos... Gracias - Mario Gomez
Jejjj.... Super You... :( - Mario Gomez
Un aleman llamado "Kirchoff", dijo "Todos los circuitos son inductivos porque tienen al menos una espira, y todos los circuitos son capacitivos porque tienen al menos dos cables enfrentados". - Boris Berkov
Nó conocia esa anecdota Boris Berkov .... muy buena, nó.?Se ve que alguien se me adelantó a tal inquirencia.. - Mario Gomez
