¿Cómo se calcula el factor de potencia?

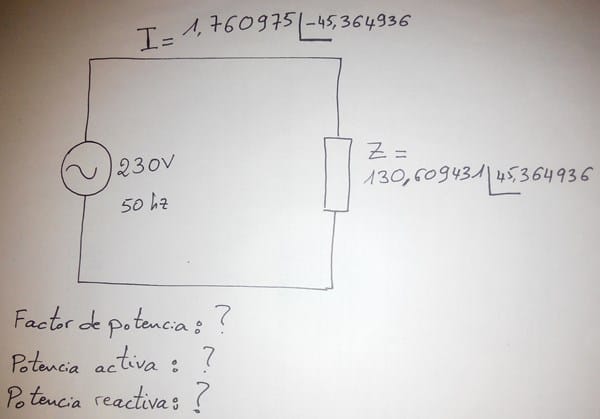

Tengo el siguiente circuito equivalente monofásico reducido a una fuente de alimentación monofásica de 230v a 50 hz y una impedacia Z=130, 609431L45, 364936 e intensidad I=1, 760975L-45,364936.

Necesito saber como calcular el:

  • factor de potencia.
  • potencia aparente.
  • potencia activa.
  • potencia reactiva.

1 Respuesta

Respuesta
2

El factor de potencia te lo da la carga..............= cos 45,365° = 0.70

Potencia activa = V x I x cos fi = 230 x 1.76 x 0.70 = 283.36 Watts.

Potencia reactiva = 230 x 1.76 x sen 45.365° = 288 VAR

Potencia aparente = 230 x 1.76 = 415.36 VA.

Nota: ¿Por qué semejante cantidad de decimales?

Aunque lo debes saber... seria f.p.= 0.70 en atraso.

Muchas gracias.

Me han venido muy bien las fórmulas.

¿Cómo es la fórmula para corregir ese factor de potencia?

¿Supongamos qué lo necesito mejorar a 0.95 o cualquier otro valor como calculo el condensador?

No es difícil.

Si tu defase original es fi0 y quieres llevarlo a fi1 aplicarías lo siguiente:

Q =Potencia reactiva (+) necesaria a agregar= W ( tg fi0  -  tg fi1)

O sea que si quieres mejorarlo a 0.95 y tenias 0.70 siendo W = 283.36 Watts harías:

Q = 283.36 ( tg arc cos 0.70 - tg arc cos 0.95) = 283.36 ( 1.020 - 0.328 ) = 196 VAR aprox.

La capacidad necesaria ( en paralelo con la carga) seria de:

Q = V^2/ Xc .............V^2 (2pi frecuencia) ( C) = 196 .......C = 196 / 2 Pi 50Hz x 230^2 = 0.0000118 F....o sea 11.8 microfarads.aprox.

¡Gracias!

Muchísimas gracias, dudo que lo hubiera entendido mejor de otra forma.

Fue un enorme placer.

¡Gracias!

muchiasimas gracias, dudo que lo hubiera entendido mejor de otra manera.

fue un enorme placer.

disculpa la repetición tenia 2 ventanas abiertas al mismo tiempo y pensé que no se había enviado.

Suerte.
