Como encontrar iB y iE en el siguiente nodo usando la ley de kirchhoff?
1

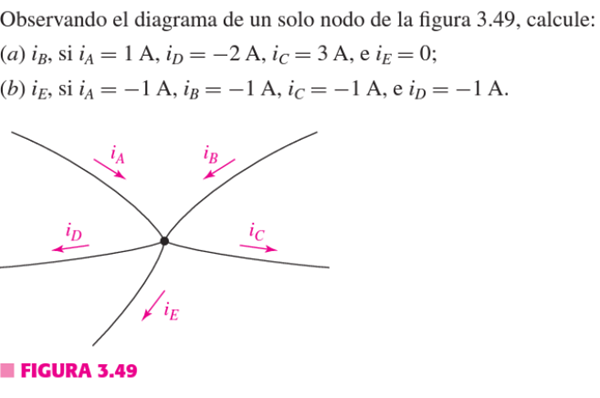

¿Cómo encontrar iB y iE en el siguiente nodo con los datos proporcionados usando la ley de kirchhoff?
1 respuesta
Respuesta de albert buscapolos Ing°
2
En un nodo la suma de las corrientes es igual a cero.( Conservación de la energía).
Si supones corrientes entrantes (+) y corrientes salientes (-) planteas:
1) ia + ib = ic + id +ie ....en tu caso: 1 + ib = 3 + (-2) + 0 .......ib= 3 - 2-1 = 0 A.
2) ia + ib = ic + id + ie ................-1 + (-1) = -1 + (-1) + ie ........ie= 0 A.
Gracias
Seria tan amable de orientarme para resolver este problema similar
También es conceptual:
No esta completo el primer párrafo, pero lo entendemos así:
Analizas el nodo superior. Tendrías: Suma de corrientes entrantes = Suma de corrientes salientes.
1 = i2 - 3 + 7 ................i2= 1 + 3 - 7 = -3 A.
