Mecánica Estática/Aplicada EQUILIBRIO de Cuerpos Rigidos

Ejercicio. Equilibrio de cuerpos rígidos

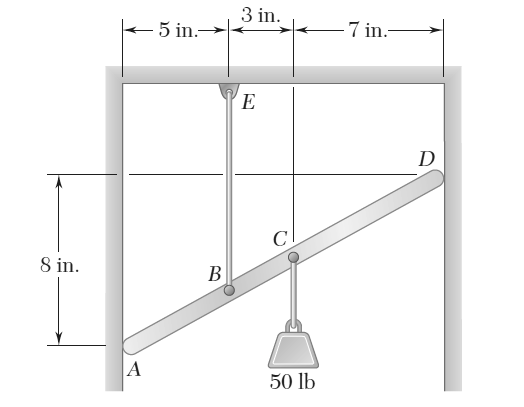

Una barra ligera AD se encuentra suspendida de un cable BE y sostiene un bloque de 50 lb en C. Los extremos A y D de la barra están en contacto con paredes verticales sin fricción, Determine la tensión en el cable y las reacciones en A y D.
