Conectar telefonillo con placa GOLMAR

Quiero conectar un telefonillo GOLMAR T-810, con placa GOLMAR RROCK PE-295/1, necesito averiguar en la placa Rock a que corresponden cada uno de los conectores que apararecen, que son los siguientes:

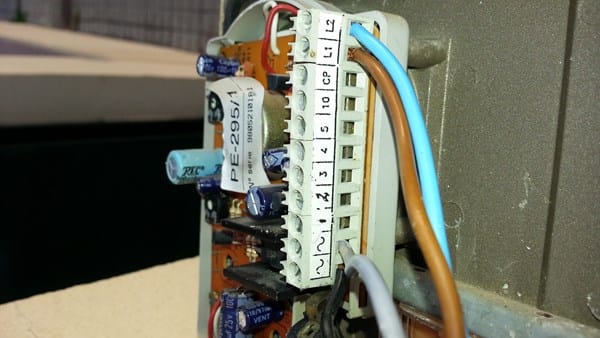

S s (estos dos conectores figuran con una s horizontal)1 2 3 4 5 10 CP L1 L2, cometí la torpeza de desconectarlos sin marcarlos. Tengo otros 4 cables, dos son los que vienen del transformador (negro y gris) de alimentación, y otros dos que van al abrepuertas (celeste y marrón) que están conectados, pero no sé si de forma correcta.

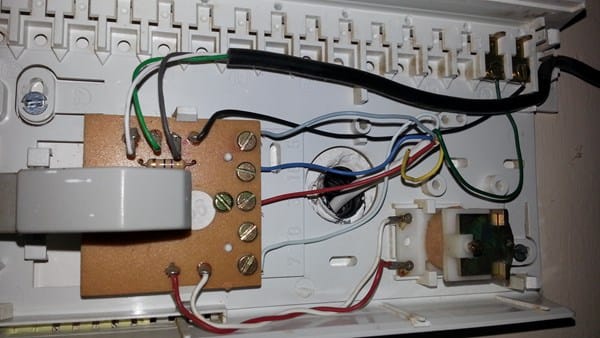

En cuanto al telefonillo tengo conectados los siguientes colores:

Cable Blanco 7

Cable Rojo 3

Cable Azul 10

Cable Gris       5

Cable Marrón  P1
