Soy de Perú, compre un interruptor horario analógico general Electric CLS Q 31D, ¿Me pueden decir como instalarlo?

¿Cómo instalar un interruptor horario analógico general Electric CLS Q 31D?

2 respuestas

Respuesta

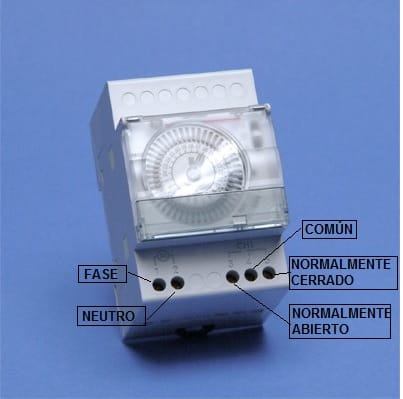

Tiene 5 terminales, 1 y 2 alimentación reloj, 4 contacto común, 5, salida normalmente activa, 3 salida normalmente desactivada

Respuesta

Como te ha indicado perfectamente Juliov la distribución de los contactos es tal cual. Te dejo unas fotos para que te ilustres mejor, tanto del esquema como del conexionado. En este caso la bombilla está conectada a la borna normalmente desactivada.
