Cuales son los circuitos lógicos equivalentes

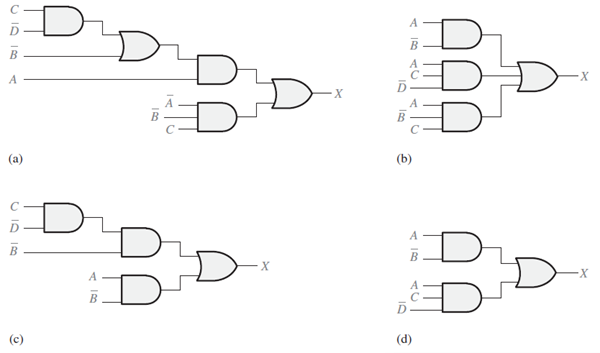

Determine cuales de los circuitos lógicos de la Figura 1, son equivalentes
1 respuesta
Tendrás que preparar las tablas de verdad para cada circuito lógico. Cuando hay coincidencia entre ellas habrá equivalencia.
A mi me estaría dando equivalencia entre el b) y el c).
Te desarrollo la Tabla de verdad para el caso b):
X= AB' + ACD' + AB'C
CD 00 01 11 10
AB
00
01... 1
11 ... 1
10 ...1......1.....1........1
Siempre recuerda que las respuestas correctas o útiles deben ser necesariamente calificadas. Así funciona el Foro.
Uhh. Salio mal . La tabla de verdad seria:
CD 00 01 11 10
AB
00
01... 1
11 ... 1
10 ...1......1.....1........1
CD 00 01 11 10
AB
00
01... 1
11... ... 1
10 ...1......1.....1........1
Esta ultima es la correcta.( La PC esta haciendo lo que quiere)...
Los dos 1 van en la ultima columna, no como me lo esta haciendo pla PC.
