¿Cuanto debe valer la R en serie intercalada por la rama del voltimetro?
Y cuyo alcance maximo es de 2 A. Para transformalo en un voltimetro que mida hasta 200 V, se le debe poner una R en serie...
La maxima tension que puede soportar el aparato de nuestro ejemplo es:
V= I . Ra = 2 A x 10 ohms= 20 V
Tenemos un amperimetro cuya R interna es de 10 ohms

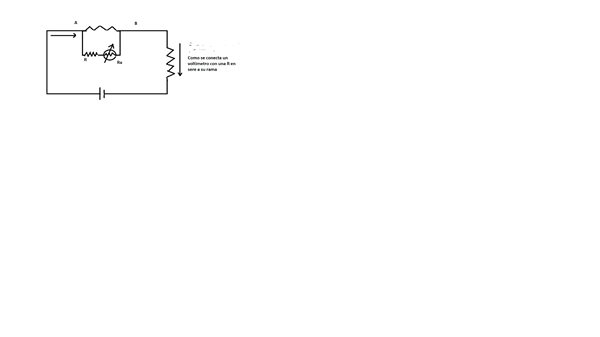

Esta pregunta es similar a la anterior pero con la R interna de un voltimetro
El libro plantea cuanto debe valer la R que se intercala, teniendo en cuenta que por la rama del voltimetro la maxima corriente que puede circular es de 2 A.
Segun el libro la caida de potencial en ella sera:
Va --Vb = I (Ra + R)=
= R= Va -- Vb/I --Ra= 220 V/2 A -- 10 ohms
R= 110 ohms -- 10 ohms= 100 ohms
Pero no entiendo porque VA --VB da 220 voltios ... ¿cuándo 220 V se obtienen si sumamos 200 V + los 20 V que es la maxima tensionque soporta el aparato?
¿Uds lo entienden?
