Estos dos problemas de resistencias me dan resultados errados

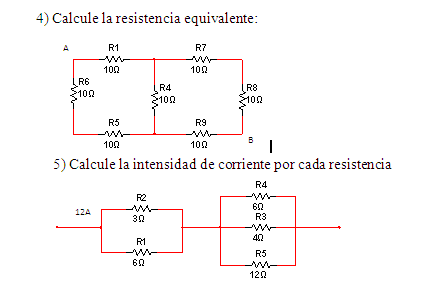

Estos 2 problemas de resistencias no me dan el resultado el problema 4 me da 6 ohm cuando debería darme 14 ohm y el problema 5 no me da las intensidades correctas ... Jjjjjjj
1 Respuesta
Te atiendo la primera red, dejando para otro colega la problema 5)
La resistencia entre A Y B la obtenés facilmente haciendo una transformación estrella /triangulo con las tres resistencia R1, R4, R7 ... que como son iguales a 10 ohm cada una resultaría el triangulo con valores: Rdelta = 3 Ry = 30 ohms.
Luego tienes entre A y B ( dibujalo)... una resistencia de 30 ohms en paralelo con la serie de 2 resistencias 30//20 ... este paralelo = 1 / 1/30 + 1/20 = 12 ohms ... o sea 24 ohms de la serie... Luego haces el paralelo entre los 30 ohms de la rama superior con la rama inferior de 24 ohms ... y llegas al resultado que te están dando.
