Necesito anular conmutación en habitación con tres interruptores
En una habitación de vivienda de 1975 tenemos que anular 2 de los 3 interruptores de un único punto de luz, conmutados para encender o apagar indistintamente, que hasta hoy funcionaban perfectamente. Al desarmar los mecanismos me he encontrado 4 cables amarillos de las vueltas en un conmutador, y 2 en otro. He probado todas las formas posibles (dejarlos sueltos, encintados; unirlos con clemas; unir sólo uno de ellos...), pero nada funciona. Subo el circuito y no hay luz en la habitación.
Adjunto fotos del interruptor principal, y de los dos secundarios, a ambos lados del cabecero de la cama:

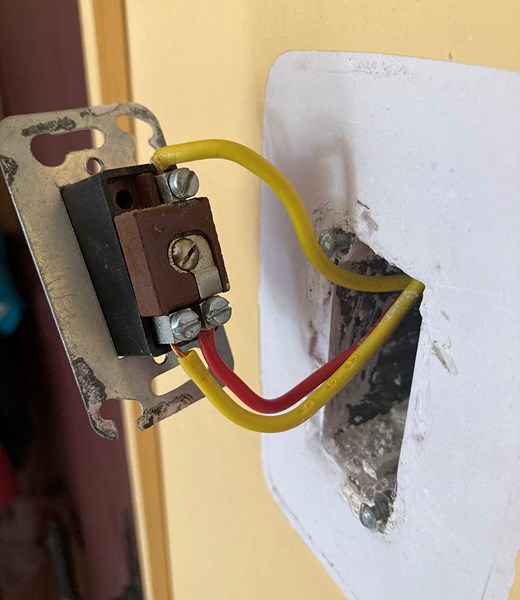

Principal

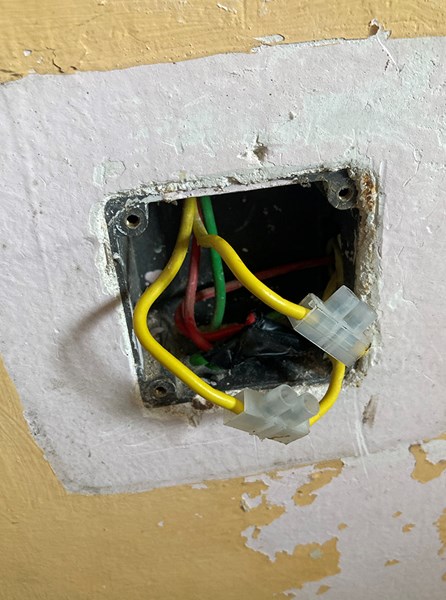

Secundario

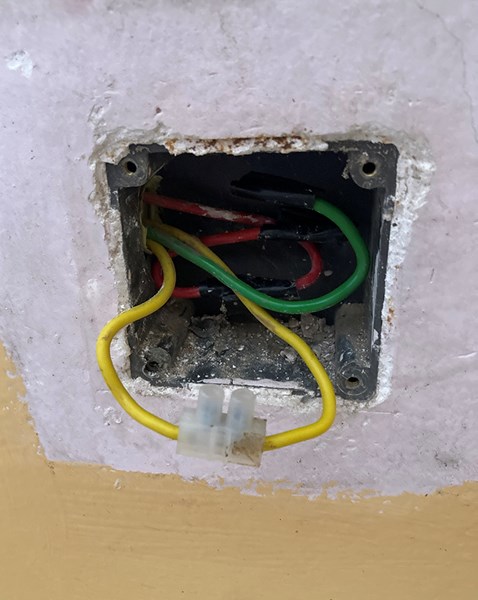

Final
En el conmutado final has juntado los 2 amarillos pero en realidad solo has de tomar uno de los amarillos y juntarlo con el cable que va a la bombilla o la fase por las imágenes parece que el cable rojo es la fase, el verde parece ser el neutro y los amarillos son los cables conmutados. Prueba a conectar uno de los 2 amarillos al cable rojo (parece que hay 1 empalme en los cables rojos y otro rojo encintado, ¿puede qué uno vaya para abajo y otro cable rojo quede suelto?), si eso no funciona desconéctalo y conecta un único amarillo (es indiferente cual) al cable verde, pero si es el neutro esta combinación hará que cuando des al interruptor salte el magnetotérmico de las luces. Si puedes mandanos una foto con los cables del conmutado final fuera. Para que se vean mejor.
2 respuestas más de otros expertos
I. Hola Unai, como tal yo no puedo ayudarle por desconocimiento pero si lo desea, en caso de que no reciba una respuesta durante la semana podría intentar facilitarle comunicación directa con varios expertos que podrán ayudarle de primera mano.
A pesar de que los enlaces sean imprecisos, quisiera trasladarle una información relativa a este tema por si le fuese de alguna utilidad mientras le atiende de primera mano una persona conocedora, aunque es mucha lectura si dispusiera de tiempo pienso que podría llegar a serle de utilidad. Disculpe por la propuesta de tanta lectura y la forma de responderle. Ánimo.
Necesito anular conmutación en habitación con tres interruptores
Como anular conmutadores de luz
https://preguntas.habitissimo.es/pregunta/anular-conmutador
https://www.foroelectricidad.net/threads/anular-conmutador-de-cruce-duda.5127/
Anular conmutador y que haga la función de interruptor
https://www.foroelectricidad.net/threads/anular-un-commutador.5144/
https://www.foroelectricidad.net/threads/inutilizar-linea-conmutada.6006/
https://preguntas.habitissimo.es/pregunta/anular-conmutador
https://foroelectricidad.com/viewtopic.php?t=3450
https://nergiza.com/foro/threads/cambiar-interruptor-conmutado-por-toma-de-corriente.8977/
https://www.youtube.com/watch?v=gFQf6XP7ALU
https://www.youtube.com/watch?v=T_kd_Sxdts8
https://www.youtube.com/watch?v=3I1wtjF9a74
https://www.domoelectra.com/conmutador-cruzamiento-conmutador-encendido-desde-tres-puntos/
Como anular conmutadores de luz
Te agradezco los links, pero muchas de esas páginas ya las había buscado yo y son casos que ni siquiera son lo mismo. De todos modos, gracias por tu tiempo.
I. Hola Compañero, perdone, lleva toda la razón en que los enlaces son genéricos e imprecisos pero es todo lo que vi. Si no recibiese ninguna respuesta en pocos días podríamos llamar a varias personas conocedoras, por ejemplo Albert Núñez, Eduardo Reddragon y Wudos World, que tienen vastos conocimientos en electrónica y electricidad. Disculpe de nuevo por las molestias. Ánimo.
