Calculo del breaker principal o totalizador
Estoy realizando una instalación de unos breaker en un café internet
Ya tengo el calculo de la corriente de cada breaker para proteger de a 10 pcs
Son 5 breaker de 40 amp.
Pero la duda es como calculo un breaker principal que me controle los 5 breaker.
4 respuestas
Siempre cada interruptor debe dimensionarse en base al calibre de su correspondiente línea de alimentación.
Si tu alimentador principal es de 10 mm^2 de sección ( equivalente a 6 AWG) corresponden breakers de 40 A. Si es de calibre mayor ( 16 mm^2 = sección 4 AwG) corresponderían breakers de 50 A. Ese seria el critrerio que debes respetar.
Entiendo tu planteo y razonamiento. Serian unos 4 Kw por circuito. Obviamente comparto puntos de vista con David. Debes gestionar suministro trifásico... no te queda otra. Tratándose de suministro trifásico de 3 x 208 V y considerando una simultaneidad del 75% si haces el calculo te representarían unos 15 Kwatts de los que resultan 42 A/ fase en el alimentador principal que sera trifásico. Luego puede utilizar una línea principal de 4 x 16 mm^2 (o 4 x AWG 4 o AWG 6) con un breaker tetrapolar de 4 x 50/60 A. La líneas seccionales ( monofásicas) con interruptores de 2 X 40 A + un disyuntor diferencial de 2 x 63 A.
Antes de dimensionar la acometida debes sumar la potencia en vatios de todas las cargas que vayan a funcionar al mismo tiempo.
La instalación no la veo correcta, ya que utilizas circuitos de 40A, pero las tomas de corriente, ¿de qué amperaje son?
Normalmente se instalan tomas y circuitos de 15A y 20A normalmente, y 30A para casos más especiales.
Además, 40A son a 120V 4800W, o pueden ser 8800W con 220V, en ambos casos, 5 circuitos de esa potencia son mucho para 5 PCs.
No has comentado si ya has montado la instalación o solo la has diseñado...
Si todavía no la has montado, te aconsejo utilizar tomas de corriente de 15A y térmico de 15A. Puedes prever algún circuito de 20A.
Estos cálculos son para 120V, ya que en tu perfil indicas Coombia:
-4 circuitos para tomas de corriente de 15A
120x15= 1800W x4= 7200W
-2 circuitos para TC de 20A
120x20= 2400W x2= 4800W
-2 circuitos de alumbrado de 10A
120x10= 1200W x2= 2400W
Total
7200W + 4800W + 2400W = 14400W
factor de utilizacion 0.75
14400W x 0.75 = 10800W
Acometida de 2 fases y neutro 120/208V:
10800 / (2 x 120) = 45A
Térmica general:
45A con 2 fases y neutro a 120/208V.
También podría servir una acometida trifásica 120/208V en vez de bifásica.
Térmica general con acometida trifásica 4 hilos:
10800 / (208 x 1,732) = 29,9A -> 30A
Muchas gracias por sus aportes,
Explico mejor el calculo que realice:
Son 50 computadores voy a proteger 10 con cada breaker
Cada pc consume 350 watt max aprox, eso dice en el manual dependiendo de los estados del pc si esta en hibernación, si se apaga el monitor, etc pero 350 watt es lo max.
bien ahora 10 x 350w = 3500w I= 3500w/ 120v= 29,16amp (voltaje en colombia= 110 a 120v sistema monofasico 1 fase y 1 neutro.)
Y multiplico por 1,25 factor de seguridad . 29,16amp x 1,25 = 36,38 amp..
Por eso seleccione breaker para cada circuito de 40 amp
Y voy a dejar uno de 15 amp para la iluminación y 2 tomas adicionales son luces led no consumen mucho.
¿Puedo usar alambre N 10 para cada circuito? Lo que he mirado este aguanta 40 amp
¿El breaker principal debe soportar toda la potencia? Quiero decir 350 watiosx50 pcs = 17500watt, esto daría una corriente de 145 amp. y el principal seria de 145amp x 1,25(factor seguridad) = 182 amp... por consiguiente el principal breaker de 182 amp
Muchas gracias por sus aportes, si me pueden aclarar esa duda
Aun no instalo los breaker del café internet ni he comprado el cable
Porque requiero de sus conocimientos y experiencia en ese calculo de diseño
gracias
Los circuitos de tomas de corriente deben ser de 15A o 20A, y 30A para cargas especiales.

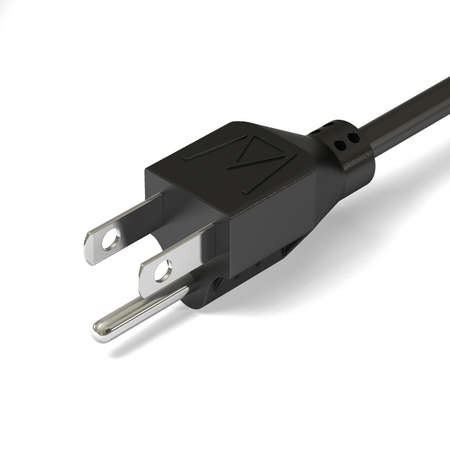

Los ordenadores seguramente vendrán con toma corriente normal:
No puedes conectar esas cargas en circuitos de 40A, no puedes utilizar circuitos interiores de 40A, deben ser de menor amperaje acorde con las cargas.
En vez de conectar 10 ordenadores en 5 circuitos de 40A, se pueden conectar 5 ordenadores en 10 circuitos de 20A.
Cada circuito monofásico de 20A da una potencia:
120V x 20A = 2400W
5 PCs x 350W = 1750W
En estos 10 circuitos, los tomacorrientes son tipo nema 5-20 y el cable es AWG12.
10 circuitos monofásicos con una carga de 1750W son una potencia total:
1750W x 10 = 17500W
1 circuito para tomas de corriente extra de 15A (térmico de 15A, tomacorriente nema 5-15 y cable AWG14 o 12):
120V x 15A = 1800W x0.75= 1350W
1 circuito para alumbrado (termico de 15A y cable AWG14):
120V x 15A = 1800W x0.75= 1350W
Potencia total:
17500W + 1350W + 1350W = 20200W
El térmico general debe poder aguantar esa carga, si no saltará y no se podrán poner en marcha todos los ordenadores.
Además, con esa potencia no puedes utilizar corriente monofásica.
20200W / 120V = 168A
Como puedes comprobar una corriente de 168A es demasiado alta para un suministro monofásico.
Aunque los circuitos internos son monofásicos, con una carga tan grande de potencia, la acometida debe ser bifásica como mínimo (2 fases y neutro).

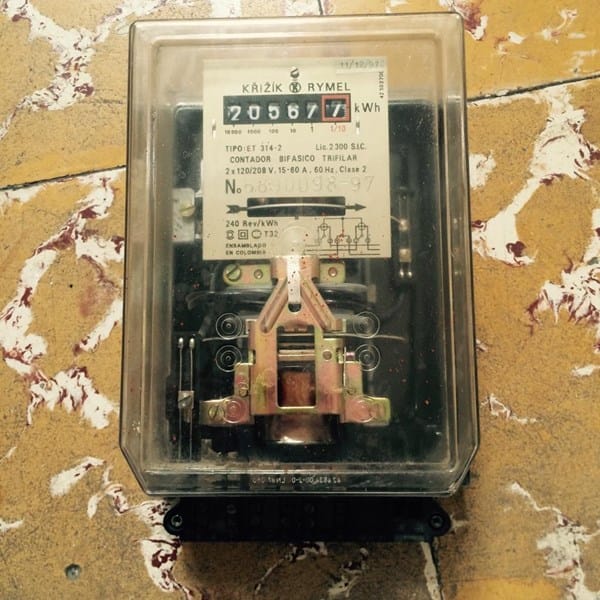

En acometida bifásica 2x 120/208V, el térmico general debe ser:
20200W / (2 x 120V) = 84A
El térmico general debe ser de 90A o 100A (según los calibres que puedan haber en Colombia).
La potencia total disponible sería:
2 x 120V x 90A = 21600W
El cable de la acometida debe ser 3x 2AWG
(El calculo también es válido en monofásica trifilar 120/240V)
Igualmente sigue siendo una carga de corriente bastante alta. Si la compañía no la admite deberás utilizar una acometida trifásica.
En trifásico 120/208V el térmico general sería de:
20200W / (1,732 x 208V) = 56A
En trifásico 3 x 120/208V basta un térmico de 60A. La potencia total disponible es:
1,732 x 208V x 60A = 21616W
El cable de la acometida debe ser 3x 4AWG para las fases y 6AWG para el neutro.
Otra manera de calcularlo, con circuitos de 20A:
Potencia total:
50PCs x 350W = 17500W
Cada circuito / toma de 20A aguanta maximo:
120V x 20A = 2400W x0.8 1920W
El factor 0.8 es para que el circuito no funcione al limite, podemos considerar 1900W.
Calculo del numero de circuitos necesarios:
17500W / 1900W = 9.2 -> 10
Son necesarios 10 circuitos de 20A.
No sale 10 exacto por que he dividido la potencia total entre el máximo por circuito. Pero en la practica habrán 5 ordenadores por circuito, por lo tanto siguen siendo 1750W por circuito.
Que son 10 pcs ..?
Calculo para un breaker general para una empresa que tenga ctos monofasicos dos polos y trifasicos
El breaker principal va sumir las cargas monofásicas y trifásicas para no tener q poner una de 63 A como es el calculo para sacar el principal
En fin es para calcular 4 ctos para tomas de 15A . 10 ctos para tomas de 15A a 220v. 2 ctos para tomas de 20A. Y 3 ctos alumbrado de 10A
