Intensidades, potencia y voltajes de resistores en un circuito

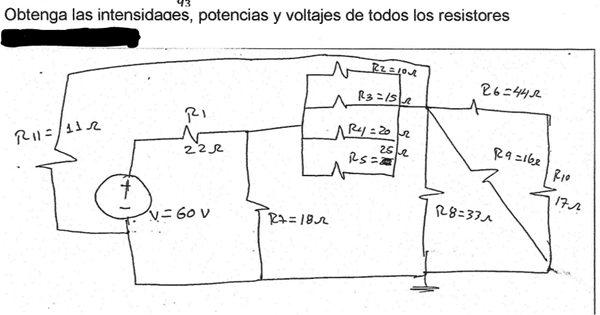

Les agradecería si me podrían brindar su ayuda para resolver este problema, si les es posible pudieran decirme como queda el circuito reducido.
1 respuesta
Primero tienes que tratar de reducir todas las cargas a una única Resistencia equivalente.
No es tan difícil. ( Tuviste algún problema con el profe... ja ja )
Bueno......Primero reducis los paralelos............R2//R3//R4//R5 = 1 / (1/10+1/15+1/20+1/25) = 1/0.256 = 3.90 ohms.
Luego el paralelo de la derecha que te da .....R11//R8//R9//(R6+R10) = 5 ohms.
Luego replanteas lo que ve la fuente de 60 volts como carga:
La fuente ve.una resistencia total de ......22 + 18 //(3.90 + 5) = 22 + 18//8.90 = 22 + 5.96 = 28 ohms aprox.
Luego la corriente sera...........I fuente= 60/ 28 = 2.14 A.= I( R1). Potencia(R1) = 2.14^2 X 22 = 100.7 Watts.
Luego te queda hallar cada corriente sobre cada resistencIA que te dan y la potencia correspondiente.
Por ejemplo....para R7:
I(R7) = 60 - ( 2.14 x 22) / 18 = 12.92 / 18 = 0.7177 A .....Potencia= 0.7177^2 x 18 = 9.30 Watts
Para plantear el resto te conviene despejar la tension dE cada nodo....
Tension de nodo izquierdo =+ 12.92V ...........Tension nodo derecho = 12.92 - (1.4223 x 3.90) = + 7.373...................Caida de Tension entre nodos = 12.92 - 7.373 = 5.547 V.
Con estas tensiones bien determinadas ya podes calcular todo lo que te piden.
Si te hiciera falta te hago el croquis.
Te envío croquis del circuito luego de reducidos los paralelos.
Corrección... en lugar de 5.54 volts corresponden 7.37 volts.
