Ayuda con Dibujo en INVENTOR
Hola como estan Un favor me podrian ayudar hacer este dibujo en 3D , en el programa INVENTOR, se trata sobre UNA SIERRA CINTA. El dibujo es este que les de aqui:

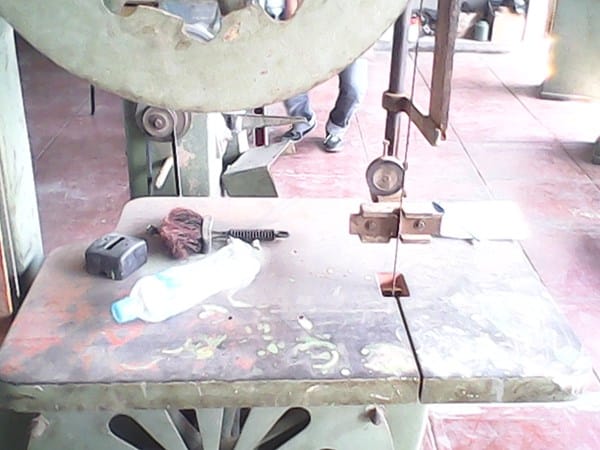

1. ESTE ES EL DIBUJO GENERAL -- VISTA FRONTAL
2. PARTE DERECHA ( VISTA DERECHA VIENDO COMO PARTE FRONTAL)
3. PARTE DE ARRIBA 1ER CIRCULO

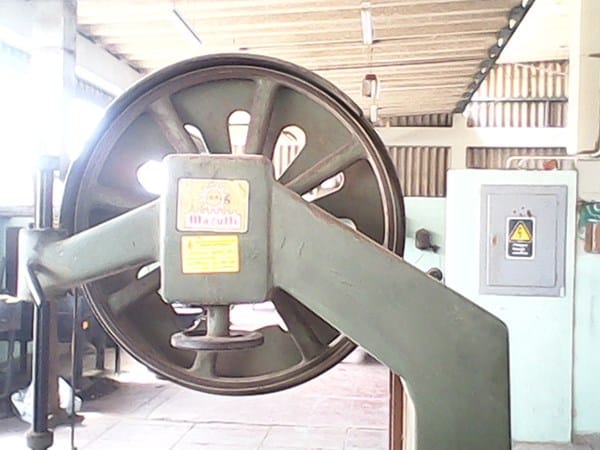

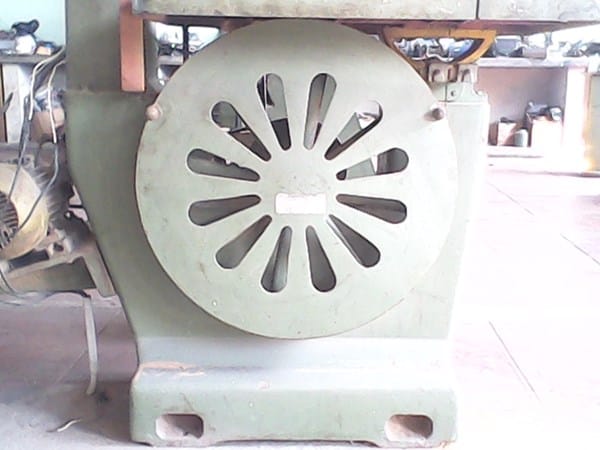

4. PARTE DE ABAJO 2DO CIRCULO

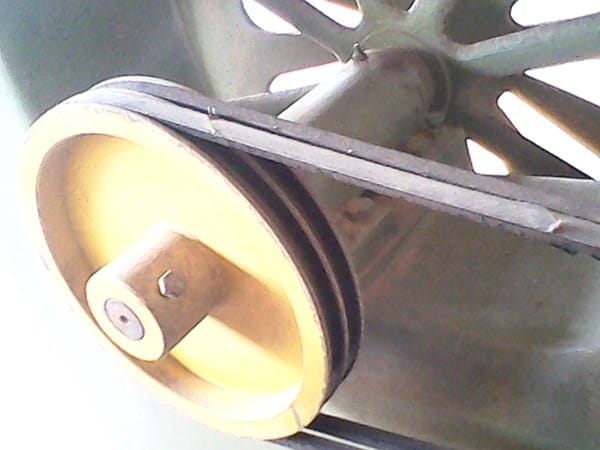

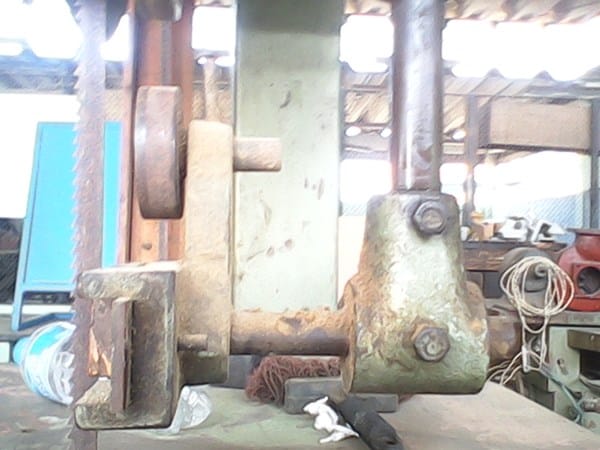

5. ESTAS SON LAS PARTES PEQUEÑAS QUE ESTAN EN LLA PARTE DE EN MEDIO ENTRE EL 1 Y 2 CIRCULO ... MIRANDO FRONTALMENTE O EL LA PARTE DERECHA
--
--
---
--

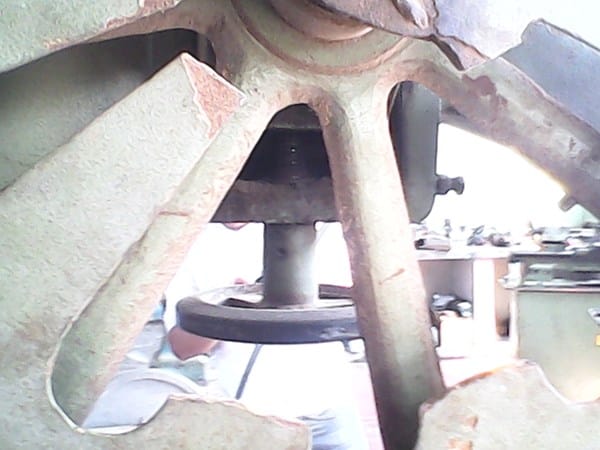

6. ESTA ES LA PARTE DE ATRAS DEL PRIMER CIRCULO Y AQUI HAY OTRO DEL MISMO DIBUJO PERO MAS CERCA QUE SE NOTE
-
-
7. OTRA PARTE DEL 1ER CIRCULO QUE SE VE FRONTAL MENTE LA PARTE DE ATRAS

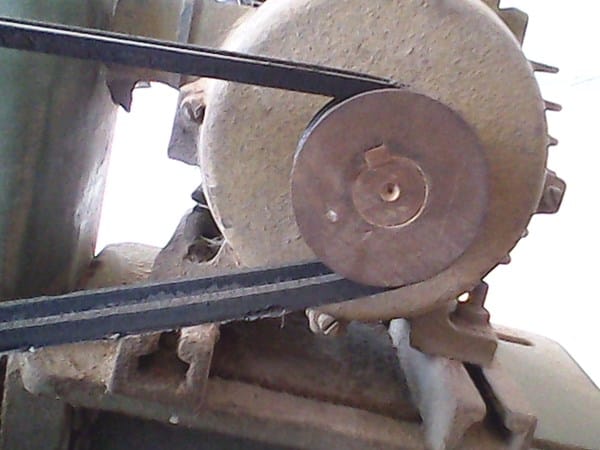

8. ESTA ES LA PARTE DEL PRIMER CIRCULO (PARTE DE ATRAS) DEL DIDUJO DE ARRIBA .. TOMADA COMO PARTE DERECHA VIENDO FRONTAL MENTE
9. ACA LE SIGUE LA PARTE DE EN MEDIO , COMO ES (SU SECUENCIA)
10. ESTE ES LA PARTE DE ATRAS DEL 2 CIRCULO (PARTE DE ABAJO)
11. ESTE ES LO QUE LE SIGUE EN EL COSTADO
12. ESTA ES LA PARTE DE EN MEDIO DEL DIBUJO DE ARRIBA ( ESTA ENTRE EL CIRCULO DE ABAJO 2DO CIRCULO Y LA RUEDA AMARILLA)
13. ESTE ES LA PARTE DE ABAJO (SEGUNDO CIRCULO) , PARTE DERECHA MIRANDO FRONTALMENTE

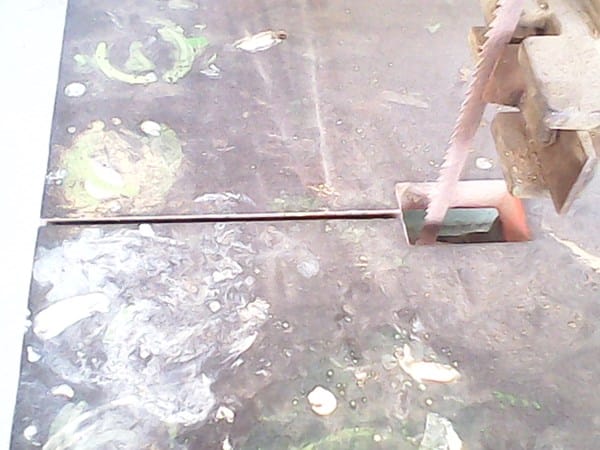

14. ESTE DIBUJO ESTA ENTRE EL TABLERO Y EL SEGUDO CIRCULO (SE NOTA EN EL DIBUJO DE ARRIBA ¡ DE COLOR AMARILLO)
..
NOTA: LAS IMAGENES VIENEN EN ESE ORDEN ESTA ENUMERADO.
POR FAVOR AYUDENME .. LES AGREDECERIA DE MUCHA AMABILIDAD
NECESITO PARA PODER DAR MI EXAMEN
NECESITO PARA PRACTICARLO POR FAVOR AYUDENME
GRACIAS ... SALUDOS --- DIOS LOS BENDIGA
2 Respuestas
Lamento ser pesimista, pero un esquema así lleva muchas horas de trabajo. Si alguien viniera a pedirme este trabajo hoy, estaría cobrando unos AR$700 (aprox US$70). Así que dudo mucho que alguien lo quiera hacer gratis.
A lo que voy, mi recomendación es que busques un manual del programa y hagas tú mismo el esquema. Vas a ahorrar tiempo, dinero, y lo más importante, vas a aprender a hacerlo.
Ánimos, no es un trabajo muy difícil! Seguro en unos días lo dominas.
Enrique ET, perdona que intervenga, me encantaría poder ayudarte pero nunca he utilizado Inventor. Sólo te quería comentar que en este hilo
http://foro.metalaficion.com/index.php?topic=14114.0
Ofrecen el manual completo de Inventor 2013, poniéndote en contacto con esa persona quizá te lo pueda pasar, no es mucho pero al menos podrás ir aprendiendo lo básico.
Un video tutorial sobre engranajes (fresadora)
http://www.youtube.com/watch?v=IxtKd7VWGZo
Si te interesa, mientras otros compañeros te responder, puedo intentar buscar otros tutoriales relacionados.
OK GRACIAS
Pero lo puede trabajar con autocad 2014 o tro autocad solamente para poder guiarme en las medidas
QUE NO SEA MOLESTIA GRACIAS.
Disculpa la demora en contestar. El problema con el que me encuentro es que mi experiencia con programas de diseño es muy escasa, y hace tiempo que no los uso, no puedo ayudarte como desearía.
Pienso que "Sketchup" es uno de los programas alternativos a Autocad más sencillo de manejar y con gran profusión de opciones, es practicamente el único de este estilo que he usado (Cinema 4D y 3D Studio Max son de diseño 3D)
http://www.sketchup.com/es
Con Sketchup, creo que principalmente podrías intentar (en un inicio) exportar cada imagen de la rueda/sierra cinta, y que luego el mismo programa los represente, adaptándo cada imagen a un conjunto gráfico. Unos tutoriales
http://www.youtube.com/watch?v=5GFQQk1uSgw
http://www.youtube.com/watch?v=kirhn5MxoMI
http://www.youtube.com/watch?v=iGZWFYvptgg
Tutoriales generales para empezar con el programa
http://www.youtube.com/watch?v=23bYccv7R9I
https://www.youtube.com/playlist?list=PL9DE7C3883F92CD26
Siento no poder responderte de una forma más adecuada y concreta, el diseño CAD es una de las parcelas de la informática que menos he tocado. De todas formas, si tuvieras tiempo, aguarda a otras respuestas.
