¿Circuitos comunicados en Caldera Tifell Tgk mixta?

Hola,
Tengo una caldera Tifell Tgk de gasoil para calefacción + ACS instantánea en el pueblo y creo que en algún punto se comunican ambos circuitos. Esto es lo que pasa:
- Con la caldera apagada y la entrada de ACS abierta, lleno el circuito de calefacción hasta los 1,5 bar. Pasadas unas horas, vuelvo y la presión del circuito pasa de 2 bares y la válvula de seguridad ha expulsado un par de litros de agua (los recojo en un caldero). Hasta que no llega a 1,2 bares aproximadamente no deja de tirar agua (así que la válvula de seguridad la voy a cambiar sí o sí).
-Con la caldera apagada y la entrada de ACS cerrada, lleno el circuito de calefacción hasta los 1,5 bar.y abro un grifo de la casa para vaciar las tuberías. En este caso, la presión baja hasta casi cero en cuestión de unas 5-7 horas.
- En verano, con la caldera encendida en modo ACS sólo, se calientan varios radiadores, incluso el de un baño de la 2ª planta!
-Tanto en modo ACS como en modo ACS + calefacción, el agua caliente que sale es irrisorio para una caldera de 30.000kcal/h.
-El vaso de expansión está bien y si le pongo un manómetro marca 1,2 bares.
Mis dudas:
- Mirando muchas respuestas de expertos, entiendo que puede ser la válvula de 3 vías, el intercambiador... etc. ¿Alguna manera de saber con seguridad qué falla?

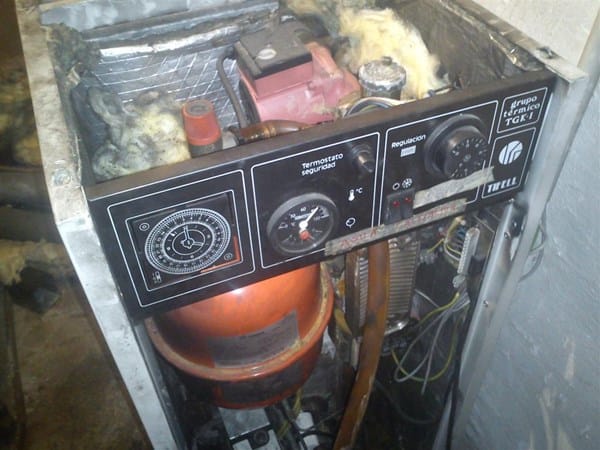

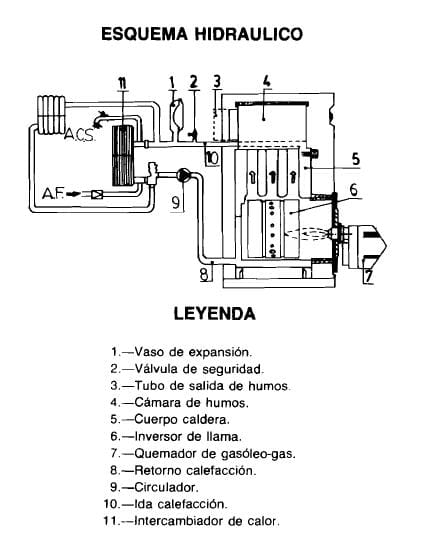

- No sé cual es la válvula de 3 vías y la documentación de la caldera es penosa, ¿me podrías decir dónde está con esta foto (también penosa :( ) y este esquema?

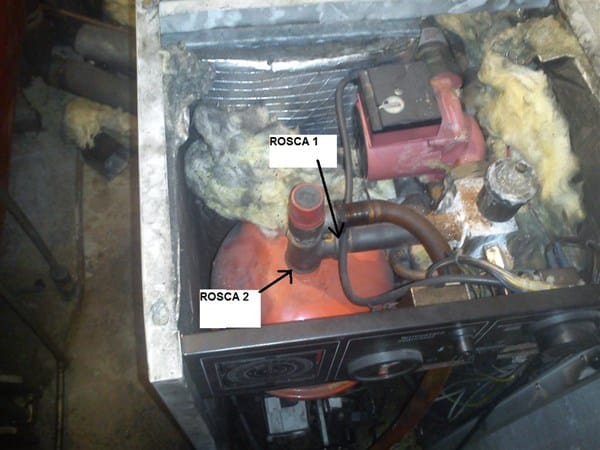

-Otra pregunta, en caso de que fuera el intercambiador, para desmontarlo necesito quitar 1º el vaso de expansión para acceder a las tuercas sin destrozarlas (son de latón). Hay 2 roscas que identifico en la siguiente foto. ¿La manera de sacar el vaso sería girándolo con alguna especie de llave de cadena como las que se usan para quitar filtros en los coches -pero con la cadena más larga-? ¿Existe otra manera de sacar el vaso de expansión?

Quizá lo más lógico sería llamar a un profesional, pero como la caldera está a 90kms del técnico cualificado más cercano, es vieja y no quiero que me cueste más la el collar que el perro (pienso cambiarla en 3 años o así) y la economía no está para bromas quiero intentar repararla yo mismo.
Muchas gracias de antemano :)

1 respuesta

1
Respuesta de
Hola que tal, sinceramente viendo la antigüedad de la caldera sin duda alguna te recomiendo poner una caldera nueva y que NO inviertas en esa caldera nada de dinero, pero aun así te comento que muy probablemente tienes estropeado el intercambiador (parecido a una lata de sardinas que se ven el la foto), el vaso de expansión y si tienes válvula de 3 vías ese modelo también podría estar rota y por eso se calientan radiadores en modo solo agua caliente sino seria alguna válvula antirretorno..., para desmontar piezas pues entiende que eso ya son mañas y se hace en el momento desmontando lo mínimo posible porque lo mismo tocas algo y se rompe otra cosa que con estas calderas antiguas nunca se sabe como termina uno..., saludos y suerte!
www.instalacionesarribas.com
